궤도 용접이란 무엇이며 고정밀 산업에서 어디에 사용됩니까?

궤도 용접은 일반적으로 TIG를 사용하여 원형 용접 경로를 기계화합니다. 정밀 응용 분야에는 클린 프로세스 튜빙, 항공우주 유체 라인, 산업용 합금 배관 및 열교환기 조인트가 포함됩니다. 개방형 헤드는 적절한 융합 또는 와이어 공급 절차에 사용되는 반면, 밀폐형 헤드는 얇은 벽의 깨끗한 튜브에 사용되는 경우가 많습니다. 각 애플리케이션에는 자체 도구 및 승인 계획이 필요합니다.

정밀도는 정의된 공동 요구 사항을 충족하는 것을 의미합니다.

'정밀도'라는 단어는 관찰 가능한 요구 사항과 연결될 때만 유용합니다. 프로세스 튜브 용접에는 제어된 내부 프로파일과 제한된 산화가 필요할 수 있습니다. 합금 파이프 조인트에는 지정된 침투 및 용착 용접 형상이 필요할 수 있습니다. 항공우주 유체 라인에서는 치수, 조인트 무결성 및 추적성이 특히 중요할 수 있습니다. 이러한 요구 사항은 겹칠 수 있지만 서로 바꿔 사용할 수는 없습니다.

궤도 시스템은 경로를 제어하고 선택된 용접 매개변수를 조정합니다. 이는 수동 이동과 반복적인 토치 취급으로 인한 변화를 줄여줍니다. 그러나 모션의 치수 일관성이 야금학적 품질이나 시스템 청결도를 입증하지는 않습니다. 장비는 준비, 재료, 차폐 및 검사를 제어하는 ​​프로세스 내에서 작동해야 합니다.

반복 가능한 명령과 반복 가능한 결과

컨트롤러는 물리적 관절이 다른 동안 동일한 프로그램을 두 번 호출할 수 있습니다. 한 구성 요소의 벽은 약간 다를 수 있고, 다른 구성 요소는 오염된 가장자리가 있을 수 있으며, 세 번째 구성 요소는 이전 작업보다 따뜻할 수 있습니다. 이러한 차이점은 고정밀 용접에 프로그램 관리와 함께 정의된 유입 부품 조건 및 프로세스 점검이 필요한 이유를 설명합니다.

개방형 궤도 용접기의 경우 제어 경계가 명시적이어야 합니다. 전류, 회전, 가스 타이밍, 와이어 공급 및 냉각은 구성에 따라 조정될 수 있습니다. 아크 길이 제어 및 진동은 확인이 필요한 추가 기능이며, 터치스크린이나 프로그래밍 가능한 전원의 존재 여부로 추론할 수 없습니다.

기계 생성 매개변수 제안은 개발의 출발점입니다. 모든 합금, 피팅 또는 서비스 조건에 대한 적격 절차를 확립하지는 않습니다. 담당 프로세스 팀은 프로젝트의 실제 승인 기준과 비교하여 결과를 평가해야 합니다.

다양한 정밀 산업에서 궤도 용접을 사용하는 경우

고정밀 산업에서는 다양한 이유로 오비탈 용접을 사용합니다. 일부는 깨끗한 내부 표면을 우선시하고 다른 일부는 어려운 위치에서 반복 가능한 용접을 우선시하며 다른 일부는 필러 증착을 조정합니다. 모든 정밀 부문에 대해 하나의 아키텍처를 선택하면 잘못된 문제를 해결하는 장비를 선택할 위험이 있습니다.

깨끗한 튜브는 자동으로 헤드 개방을 요구하지 않습니다.

자동으로 용접할 수 있는 얇은 벽의 스테인리스 공정 튜빙은 밀폐형 퓨전 헤드에 적합한 경우가 많습니다. 개방형 헤드는 형상, 필러 요구 사항 또는 기타 프로세스 제약이 필요한 경우 유용할 수 있지만 '높은 정밀도'만으로는 개방형 아키텍처를 선택하는 이유가 아닙니다.

내부 백킹 가스 요구 사항은 외부 차폐와 별도로 유지됩니다. 헤드의 차폐 배열은 외부 용접 영역을 보호합니다. 절차에 따라 튜브 내부를 자체적으로 보호해야 합니다. 필요한 퍼지 조건과 내부 표면 검사는 적용 시험의 일부여야 합니다.

산업용 합금 배관은 개방형 배열을 선호할 수 있습니다.

조인트에 필러 금속과 여러 번의 패스가 필요한 경우 개방형 궤도 용접 시스템은 증착과 함께 이동을 조정할 수 있습니다. 이점은 고정된 파이프 주변에서 의도된 프로세스의 반복을 제어할 수 있다는 것입니다. 재료별 열 요구 사항, 층간 조건 및 검사가 여전히 작업에 적용됩니다.

전문 분야에서는 까다로운 승인 요구 사항을 부과할 수 있지만 장비 선택은 지원되지 않는 자동 준수 주장을 피해야 합니다. 범용 궤도 시스템은 필수 신청 검토, 자격 및 프로젝트 승인 없이 항공우주 또는 핵 생산에 적합하다고 가정해서는 안 됩니다.

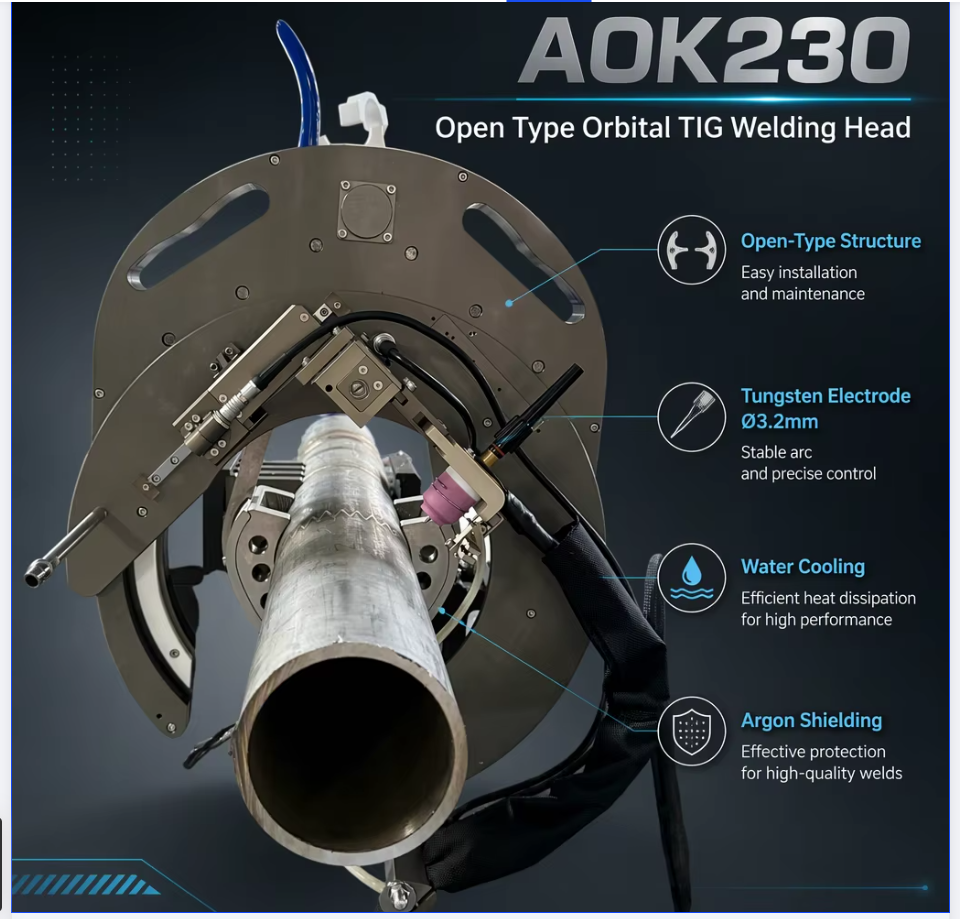

오픈 헤드 궤도 용접기가 적합한 경우

개방형 헤드를 고려해야 하는 가장 강력한 이유는 제안된 구성이 확실히 충족할 수 있는 프로세스 요구 사항입니다. 여기에는 와이어 공급, 접근 가능한 토치 조정, 적절한 다중 패스 작동 또는 추가 모션 제어가 포함될 수 있습니다. 공칭 직경 범위는 해당 평가의 일부일뿐입니다.

개방형 헤드는 용접 영역을 주변 환경에 노출시킵니다. 초안 및 조립 방향 변경을 포함하여 실제 작업장에서 국부적 차폐 효과가 유지되어야 합니다. 작업자의 가시성은 공정 관찰에 도움이 될 수 있지만 적절한 아크 보호도 필요합니다. 접근성이 뛰어난 디자인은 기능적 절충안이지 보편적인 이점이 아닙니다.

토치 및 와이어 봉투 검증

헤드를 장착하고, 토치를 이동하고, 와이어 메커니즘이 올바른 위치를 유지하는 데 필요한 공간을 측정합니다. 밸브, 엘보우, 지지대 및 근처의 평행 배관을 점검하십시오. 직선형 데모 튜브를 청소하는 헤드는 실제 조립에 간섭이 발생할 수 있습니다.

다중 패스 작업의 경우 필요한 각 전극 위치와 패스 사이에 추가되는 동작을 고려하십시오. 루트 패스뿐만 아니라 계획된 프로세스 전반에 걸쳐 액세스를 확인해야 합니다. 케이블 및 호스 라우팅도 이동 과정 전체에서 적절하게 유지되어야 합니다.

전체 프로세스 대안 비교

개방형 궤도 장비는 실제 사용 가능한 생산 경로와 비교되어야 합니다. 회전할 수 있는 어셈블리는 포지셔너 기반 용접 스테이션에 적합할 수 있습니다. 설치된 고정 파이프는 궤도 이동을 선호할 수 있습니다. 일부 소규모 배치는 적절한 제어를 통해 수동 용접을 통해 실용성을 유지할 수 있습니다. 적합한 경로는 자동화 라벨이 아닌 생산 조건을 따릅니다.

유용한 타당성 시험에서는 실제 재료, 준비, 피팅 형상 및 검사 계획을 사용합니다. 장착 시간, 승인된 용접 품질, 반복 주기 안정성 및 전환 노력을 평가합니다. 전극이 회전한다는 것만을 증명하는 시도는 고정밀도 구매 결정에 부족합니다.

전원이 프로세스를 조정합니다

헤드가 용접 도구를 이동하고 위치를 지정합니다. 전원은 필수 기능을 공급하고 조정합니다. 오픈 헤드 궤도 용접기에는 제안된 절차에 대해 호환 가능한 전기, 모션, 가스, 냉각 및 와이어 인터페이스가 필요합니다. 현재 등급 자체로는 완전한 시스템 호환성을 확인할 수 없습니다.

그만큼 AW400 프로그래밍 가능 용접 전원은 5~400A의 용접 전류 범위, 7인치 터치스크린 및 가스, 전류, 회전, 냉각 및 와이어 공급을 제어하는 ​​제어 기능을 갖추고 있습니다. 전원 및 제어 구성 요소입니다. 호환되는 용접 헤드와 구성된 기능에 따라 전체 시스템이 수행할 수 있는 조인트가 결정됩니다.

정밀 프로젝트의 경우 해당 기능은 제안된 시스템의 일부로 평가되어야 합니다. 지원되는 헤드, 사용 가능한 조정 범위, 작동 등급 및 필수 액세서리를 확인하십시오. 모든 선택적 제어 또는 데이터 기능이 제공된 모든 구성에 포함되어 있다고 가정하지 마십시오.

프로세스 변수는 상호 작용합니다.

전류와 이동 속도는 용접의 열 조건에 함께 영향을 미칩니다. 펄스는 시간이 지남에 따라 에너지가 전달되는 방식을 변경합니다. 전극 거리는 아크 동작에 영향을 미치는 반면, 와이어 위치와 피드는 증착에 영향을 미칩니다. 하나의 변수를 변경하면 다른 변수의 유용한 범위가 변경될 수 있으므로 검증된 일정은 독립적인 설정 모음 그 이상입니다.

예를 들어, 증착을 검토하지 않고 이동 거리를 늘리면 단위 길이당 추가되는 금속의 양이 변경될 수 있습니다. 전류가 변하지 않는 경우에도 아크 거리가 다르면 용접이 변경될 수 있습니다. 이러한 관계는 왜 개발이 외양에 기초한 고립된 조정보다는 통제된 시험 과정과 조사를 사용해야 하는지를 설명합니다.

열 성능은 전체 시스템에 속합니다.

반복 용접 중에는 전원 정격, 헤드 냉각, 케이블 및 작업물 온도가 모두 중요합니다. 최대 전류가 더 높다고 해서 허용되는 생산 생산량이 반드시 증가하는 것은 아닙니다. 조인트는 준비, 냉각 간격, 퍼지 요구 사항 또는 통과 간 허용되는 열 조건에 의해 제한될 수 있습니다.

장비를 평가할 때 계획된 작업량과 작업장 조건을 지정하십시오. 필수 일시 중지 및 점검을 포함하여 생산을 대표하는 반복 주기를 보여줍니다. 이는 단일 최대 출력 시연보다 더 유용한 작동 그림을 구축합니다.

승인 워크플로에 추적성 구축

고정밀 생산은 물리적 용접과 이를 만드는 데 사용되는 프로세스 간의 명확한 연결로 인해 이점을 얻습니다. 공동 식별자를 할당하고 이를 재료 정보, 승인된 절차, 프로그램 개정, 운영자 및 검사 결과와 연결합니다. 기록을 통해 품질 팀은 공정 문제가 나타날 때 영향을 받은 접합부를 식별할 수 있어야 합니다.

프로그램 저장은 완전한 감사 추적과 동일하지 않습니다. 컨트롤러는 설정을 유지할 수 있지만 다른 기록은 별도로 유지해야 합니다. 디지털 기록이 필요한 경우 제공된 장비가 실제로 캡처하는 내용, 기록을 내보내는 방법 및 생산 식별 시스템에 연결하는 방법을 설정합니다.

생산 전 변경 관리 정의

용접 프로그램을 생성, 편집, 승인 및 릴리즈할 수 있는 사람을 지정합니다. 이름이 바뀐 파일로는 개정 관리가 충분하지 않습니다. 승인된 일정은 식별 가능해야 하며 변경 사항에는 생산 조인트에 사용하기 전에 문서화된 이유와 필요한 검증이 있어야 합니다.

신체적 변화에도 주의가 필요합니다. 프로그램 이름이 변경되지 않더라도 다른 전극 설정, 헤드, 도구 배열, 재료 또는 준비 조건이 프로세스에 영향을 미칠 수 있습니다. 품질 계획에는 확인 또는 재인증이 필요한 변경 사항이 정의되어야 합니다.

애플리케이션에 실제로 필요한 것이 무엇인지 검사

검사 방법은 공동 및 서비스 요구 사항을 따라야 합니다. 외부 육안 검사, 내부 관찰, 치수 검사, 누출 테스트 및 기타 검사를 통해 다양한 질문에 답할 수 있습니다. 프로세스 로그는 필수 테스트를 대체하지 않으며 누출 테스트만으로는 모든 구조적 또는 야금학적 요구 사항을 확립할 수 없습니다.

견적을 요청하기 전에 대표 도면, 합금, 직경 및 벽 범위, 준비, 필러 요구 사항, 간격 제한, 생산 리듬, 유틸리티 및 기록 기대치를 제공하십시오. 이를 통해 제안된 개방형 헤드 궤도 시스템이 전체 작업에 대해 판단될 수 있습니다. 또한 장비가 도착하기 전에 누락된 준비 또는 검사 리소스를 식별합니다.

결론

고정밀 오비탈 용접은 필요한 결과를 정의하고 이를 생성하는 조건을 제어하는 ​​데 달려 있습니다. 오픈 헤드 궤도 용접기는 접근 가능한 툴링과 구성된 프로세스 기능이 조인트에 적합할 때, 특히 필러 공급이나 다중 패스가 필요한 경우에 유용합니다. Wuxi Bohan Automation Technology Co., Ltd.는 자동화 용접 장비를 제조하고 AW400 프로그래밍 가능 전원을 제공합니다. 호환 헤드, 공정 제어, 반복 작업량, 승인 기록을 함께 평가합니다. 구매 목표는 애플리케이션에 적합한 추적성을 갖춘 허용 가능한 조인트를 일관되게 생산하는 검증된 생산 방법입니다.

자주 묻는 질문

오픈 헤드 궤도 용접기에는 항상 와이어 공급이 포함됩니까?

아니요. 실제 공급 범위에서 피더, 와이어 용량, 배송 배열 및 컨트롤러 호환성을 확인하십시오. 오픈 프레임만으로는 유선 공급 기능을 구축할 수 없습니다.

컨트롤러가 생성한 일정을 중요한 관절에 즉시 사용할 수 있습니까?

개발 출발점으로 취급되어야 합니다. 해당 조인트에 대한 생산 사용 전에 필수 검증, 절차 인증 및 릴리스를 완료해야 합니다.

AW400은 완전 개방형 용접 헤드인가요?

아니요. 프로그래밍 가능한 용접 전원입니다. 적용 기능은 호환 헤드, 툴링 및 함께 제공되는 기타 구성 장비에 따라 다릅니다.

구매자는 용접 데이터 요구 사항을 어떻게 평가해야 합니까?

필수 필드, 내보내기 형식, 공동 식별, 보존 요구 사항 및 액세스 제어를 나열합니다. 제안된 구성으로 실제 기록 워크플로우를 시연합니다.

하나의 승인된 프로그램으로 여러 피팅 형상을 다룰 수 있습니까?

적용 가능한 절차 및 검증 한계 내에서만 가능합니다. 기하학적 변화로 인해 접근성, 열 흐름 및 핏업이 변경될 수 있습니다. 하나의 생산 프로그램으로 피팅을 그룹화하기 전에 이를 검토하십시오.
